Day 15：共通屬性處理優化及 Imagemap 圖片製作

前言

針對 Day 14 的程式碼架構進行優化。由於 Sender 和 Quick Reply 功能在所有回覆訊息類型中都能使用，我們應該將這些共用屬性抽取為獨立函數進行統一處理。

接下來將詳細說明 ImageMap Message 圖片的製作流程。ImageMap Message 與 Rich Menu 在概念上十分相似，兩者皆需要將圖片劃分為不同的互動區塊，並為每個區塊設定相對應的觸發事件。

ImageMap 處理流程涉及多個工具協作，整體步驟如下：

1. Canva 創建 ImageMap 背景圖片：使用 Canva 設計並匯出 ImageMap 所需的背景圖片。
2. Bot Designer 產生 JSON 資料：透過 Bot Designer 根據 Canva 創建的背景圖片產生 ImageMap 的 JSON 資料。由於 ImageMap 的參數設定較為複雜，建議使用 Bot Designer 來自動產生基礎結構。
3. 處理 baseUrl 的限制問題：Bot Designer 產生的 JSON 中包含 baseUrl 參數，但直接使用 Cloudinary 的網址並不符合 LINE ImageMap 的規範。
   • 不能包含副檔名
   • 必須支援動態路徑存取五種不同解析度（240、300、460、700、1040）
4. CloudFlare Worker 作為代理層：為了解決上述限制，我們需要建立 CloudFlare Worker 作為代理層，處理副檔名移除和動態解析度路由的問題。
5. 手動調整 JSON 的 baseUrl：將 Bot Designer 產生的 JSON 中的 baseUrl 替換成 CloudFlare Worker 的端點網址。
6. 完成部署：修改後的 JSON 即可直接應用於後端伺服器，成功發送 LINE ImageMap 訊息。

今天主要會說明 1 ~ 3 項。

本日程式碼的範例連結

Sender 和 Quick Reply 優化

• Sender：自定義頭像及名稱
• Quick Reply：快速回覆按鈕

Step 1：共通型別定義

定義可選屬性，可應用於各種訊息型別

line-message/message-common.ts

import { QuickReplyItem, Sender } from '@line/bot-sdk';

export type MessageCommon = {
  sender?: Sender;
  quickReplyItems?: Omit<QuickReplyItem, 'type'>[];
};

Step 2：將回覆請求與共通型別結合為聯合型別

目前定義的所有訊息型別都可以加上共通型別

line-message/types/template-button-message.ts

import { Action } from '@line/bot-sdk';
import { MessageCommon } from './message-common';

type HttpsURL = `https://${string}`;

export type TemplateButtonMessageReq = MessageCommon & {
  altText: string;
  text: string;
  actions: Action[];
  title?: string;
  thumbnailImageUrl?: HttpsURL;
};

Step 3：定義私有方法處理共通屬性

建立私有處理方法，讓所有訊息請求都能共用此功能

line-message/line-message.service.ts

  private buildCommonMessageProps(
    sender: Sender,
    quickReplyItems: Omit<QuickReplyItem, 'type'>[],
  ): CommonMessageProps {
    return {
      ...(sender && { sender }),
      ...(quickReplyItems && {
        quickReply: {
          items: quickReplyItems.map((quickReplyItem) => ({
            type: 'action' as const,
            ...quickReplyItem,
          })),
        },
      }),
    };
  }

Step 4：在處理方法中使用私有方法處理共同屬性

以 Template Button Message 的 createTemplateButtonMessage 方法為例

line-message/line-message.service.ts

  createTemplateButtonMessage(
    templateButtonMessageReq: TemplateButtonMessageReq,
  ): TemplateMessage {
    const {
      altText,
      text,
      actions,
      thumbnailImageUrl,
      title,
      sender,
      quickReplyItems,
    } = templateButtonMessageReq;

    const templateButtonMessage: TemplateMessage = {
      type: MessageType.Template,
      altText,
      template: {
        type: MessageType.TemplateButton,
        text,
        actions,
        title,
        ...(thumbnailImageUrl && { thumbnailImageUrl }),
      },
      ...this.buildCommonMessageProps(sender, quickReplyItems), // 加入共同處理的部分
    };

    return templateButtonMessage;
  }

透過這種方式，後續新增其他回覆訊息的處理函數時，就能快速整合共同屬性功能，提升開發效率。

ImageMap Message

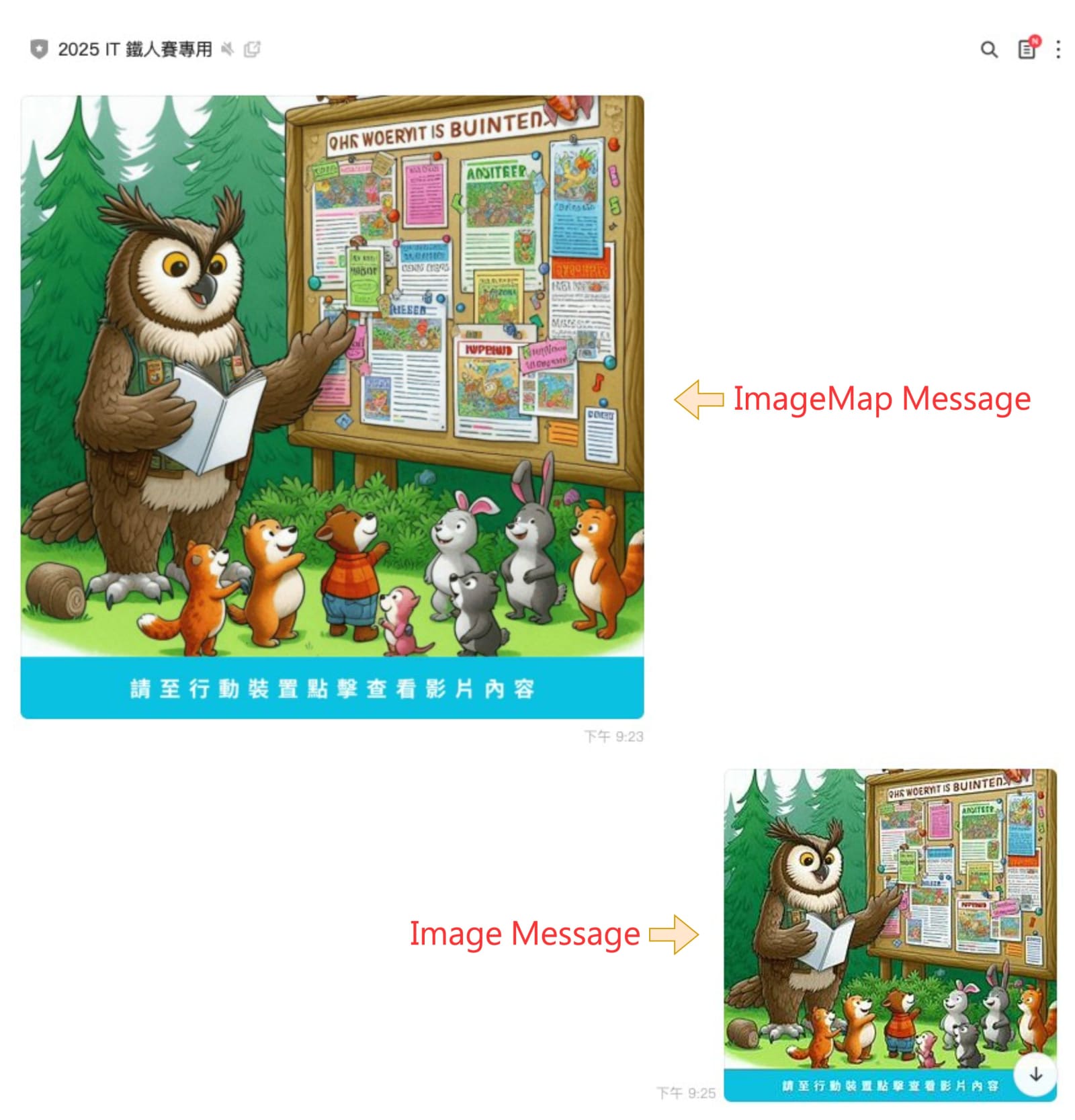

ImageMap Message 與一般圖片訊息有兩個主要差異。首先，顯示區域比一般 Image Message 更大，如同海報般的呈現效果；其次，可在圖片上設定互動區域，讓使用者點擊特定區塊觸發對應事件。

ImageMap 有兩個嚴格的規範必須遵守才能成功發送：

1. 圖像連結限制：URL 不能包含任何副檔名（如 .jpeg、.png 等）
2. 多尺寸需求：圖像必須提供五種不同寬度的版本，分別為 240px、300px、460px、700px、1040px。建議以 1040px 作為設計基底，再依比例縮放至其他尺寸。LINE 平台會根據使用者裝置解析度自動選擇最適合的圖片尺寸，並透過 baseUrl/{image width} 格式來動態載入不同解析度的圖片。

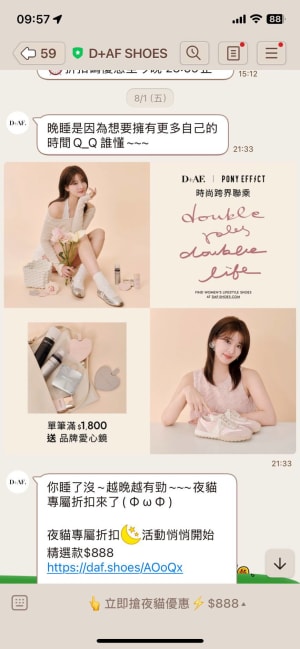

D+ AF 官方帳號 ImageMap 訊息

王品集團官方帳號 ImageMap 訊息

使用 Canva 製作 ImageMap 圖片

製作 ImageMap 圖片時，建議搭配 Canva 的尺規功能，能更準確掌握圖片在各區塊內的呈現效果。設定自訂尺寸為 1040 x 1040 像素，以最大解析度作為設計基準。

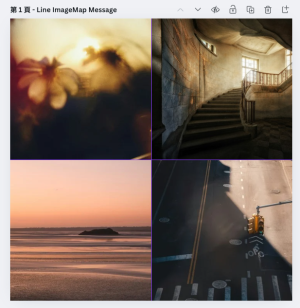

完成尺規設定後，使用形狀工具將畫布分割成四個矩形區塊，再將準備好的圖片素材匯入各區塊(範例使用 Unsplash 免費圖片)。

至此完成了 ImageMap 圖片的製作！接下來需要將圖片上傳至 Cloudinary 生成對應的 HTTPS URL。

完成圖片部署後，即可使用 LINE Bot Designer 進行互動區域設定，快速產生所需的 JSON 配置。

透過 Bot Designer 快速生成 ImageMap JSON 配置

ImageMap 最多支援 20 個區塊限制

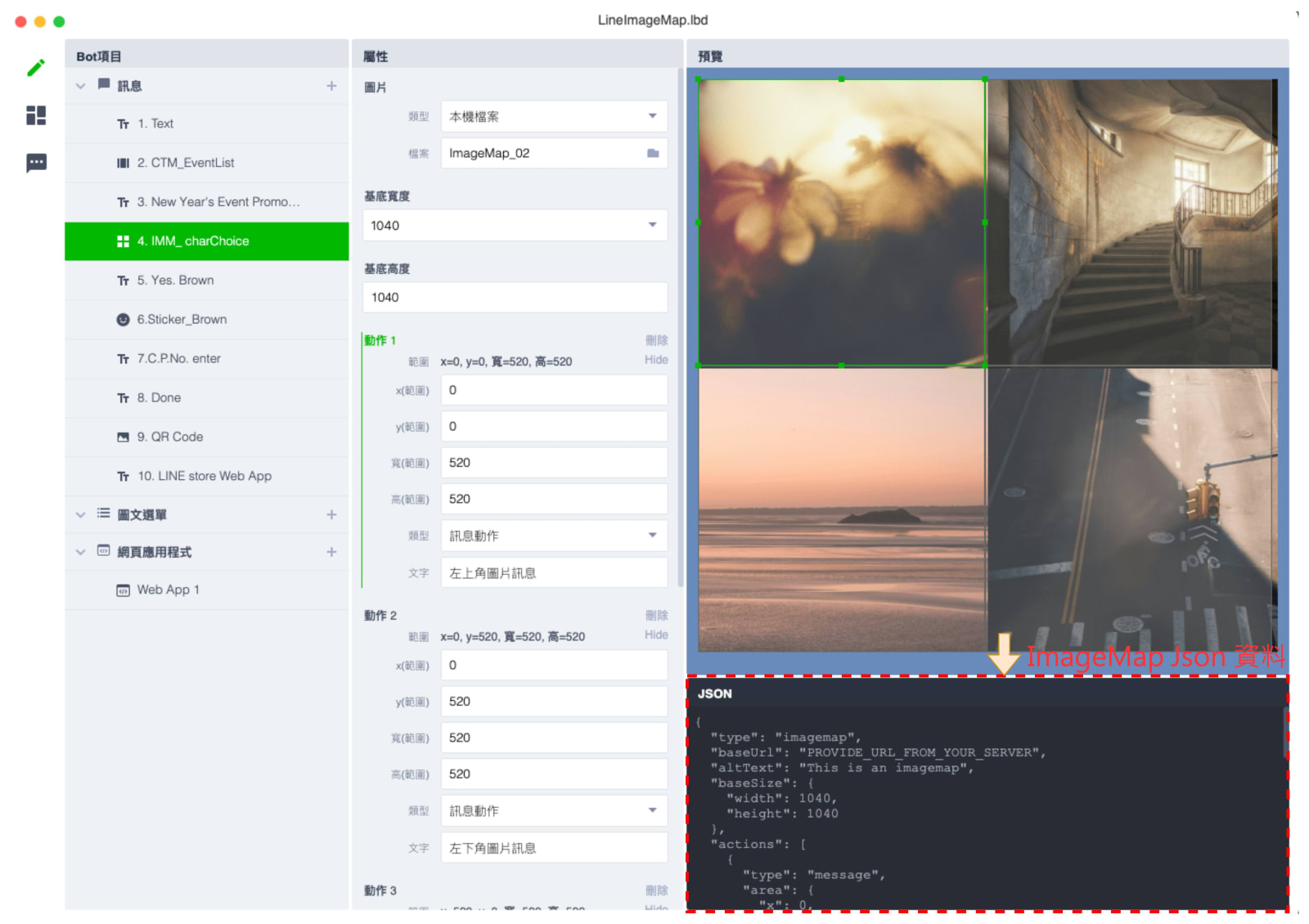

將 Canva 製作的圖片以 PNG 格式下載並匯入 Bot Designer。使用滑鼠拖曳框選功能圈選對應區域，被選取的區塊將會亮起以便確認位置。根據圖片設計內容決定切割區塊的數量，以目前的規劃為例共分為四個區塊，接著為每個區域設定相對應的觸發事件(Action)。

區塊可以觸發的事件有三種：

1. uri：點擊後打開對應連結。
2. message：點擊後發送對應訊息。
3. clipboard：點擊後將對應訊息複製到用戶剪貼簿上。

這邊注意到一件事情，即使很多地方都可以設置 action，但是能設置的種類是不同的

這邊我們都先設置 message action，點擊到對應的圖片發送訊息！

Cloudinary 產生五種不同尺寸的照片

這裡我們善用 Cloudinary 的圖片轉換功能，能快速產生五種不同解析度的圖片版本。

Cloudinary URL 結構：

https://res.cloudinary.com/<cloud_name>/image/upload/<transformation>/<public_id>

因此我們只需調整網址格式，在 transformation 參數中加入寬度設定：

• w_240,f_auto,q_auto：設定寬度為 240px，高度及品質自動最佳化

調整後的網址範例：

https://res.cloudinary.com/dseg0uwc9/image/upload/w_240,f_auto,q_auto/v1754466769/2025%20IT%20%E9%90%B5%E4%BA%BA%E8%B3%BD/ImageMap_02_escz9a.png

透過這種方式，我們可以快速產生五種不同解析度的圖片版本。

然而，雖然 Cloudinary 能產生五種尺寸的圖片，但仔細觀察 URL 會發現仍違反 ImageMap 規範。不僅網址存在 .png 副檔名，也無法直接透過路由參數方式替換不同解析度，例如：透過 https://example.com/bot/images/rm001/240 來讀取 240px 的圖片。

這部分我們將會在明天透過 CloudFlare Worker 的方式進行圖片代理，解決這個問題。

本日結語

今天我們主要聚焦於優化 Sender 和 Quick Reply 的管理方式，讓 LINE Bot 處理訊息傳遞時能夠減少參數複雜度，讓開發者能以更直觀的方式使用這些服務。

另一方面則專注於 ImageMap 的圖片製作流程。由於 ImageMap 有較為嚴格的技術限制，製作過程需要搭配多種工具。這邊盡可能採用服務免費方案，讓大家在學習體驗的同時，也能實際製作出理想的成果。

雖然本篇展示的是四格 ImageMap 設計，但在實務應用中，將 ImageMap 設置為單一區塊來呈現海報般的視覺效果也很常見，這種應用方式我們會在後續內容中進行展示。
